Штульповое окно ПВХ — это конструкция из двух створок без центральной стойки-импоста. В обычном окне импост делит проём, а в штульповой схеме роль разделителя выполняет профиль, закреплённый на пассивной створке. Благодаря этому увеличивается световой проём, а при открывании створок появляется полный доступ к проёму. Такой вариант выбирают для панорамного остекления, террас, первых этажей и загородных домов, где требуется свободный проход.
Штульп и импост: разница в конструкции
Штульп закреплён на пассивной створке, а не в раме. Основная створка открывается первой, пассивная — только после неё. Для запирания используют специальную фурнитуру: шпингалеты, тяги и микролифты. Щелевое проветривание также возможно, если это предусмотрено установленной фурнитурой.
У штульповой конструкции есть ограничения. Она менее жёсткая, поэтому ширина створки обычно не превышает 700 мм. Кроме того, москитную сетку установить сложнее, а створки открываются поочерёдно. При этом окно даёт увеличенный световой проём и не имеет центральной перемычки.
Коробка для ПВХ окон в деревянном доме

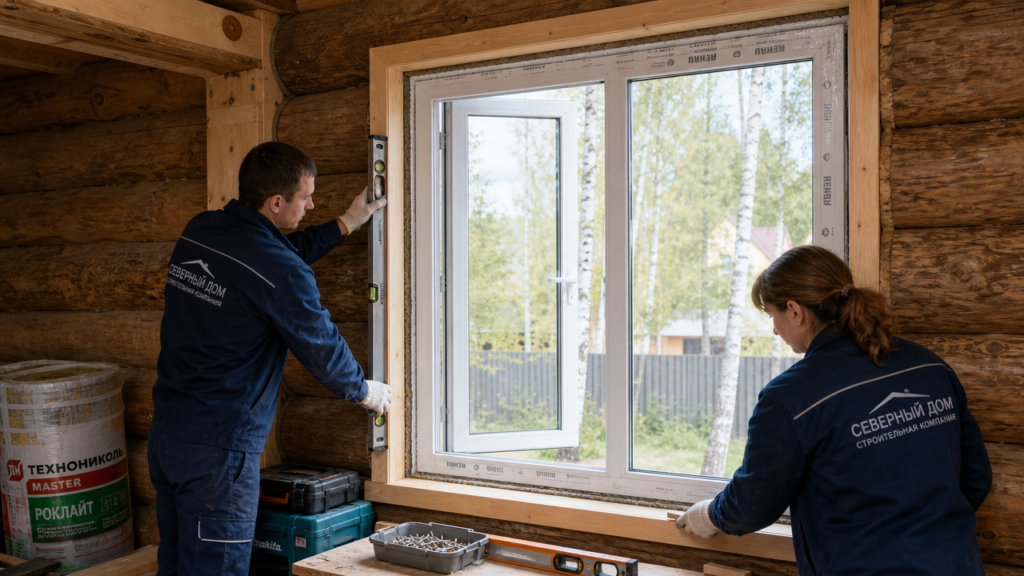

В деревянном доме ПВХ-раму устанавливают через обсадную коробку, или окосячку. Она помогает защитить оконный блок от нагрузки со стороны стен и улучшает теплоизоляцию проёма. Для изготовления используют сухую древесину, в том числе сосну, лиственницу и дуб.
Т-образную обсаду устанавливают «в шип», а П-образную — «в колоду». Выбор зависит от конструкции проёма и способа подготовки торцов стен. Между обсадой и оконным блоком оставляют монтажный зазор, который заполняют теплоизоляционным материалом.
Обсадная коробка не должна передавать на раму давление от стен. Поэтому перед установкой проверяют геометрию проёма, фиксируют коробку и только после этого монтируют ПВХ-блок.
Как соединить два окна ПВХ в одно
Если проём широкий или требуется установить два отдельных блока, рамы соединяют специальным профилем. Соединитель защёлкивается в пазы обеих рам и фиксируется саморезами. Усики соединителя отгибают молотком наружу, чтобы профиль не сместился.
Рамы перед стяжкой сжимают струбцинами или прочным ремнём. Затем их соединяют мебельными стяжками либо саморезами. Между рамами прокладывают утеплитель: монтажную ленту, вилатерм или пену. Крепёж устанавливают не ближе 15 см от внутреннего угла.
Стыковка двух рам под штульп
При соединении двух штульповых рам стык не должен мешать открыванию створок. После стяжки проверяют диагонали и работу фурнитуры. Створки должны открываться без заеданий, а соединительный профиль — оставаться неподвижным.
Монтажный шов между рамами защищают от влаги и продувания. Пену не оставляют открытой: снаружи её закрывают отделочным элементом или паропроницаемой лентой.
Монтаж штульповой коробки в проём
Перед монтажом освобождают проём, защищают мебель и подводят электричество. Старую раму демонтируют, затем очищают проём и проверяют его геометрию.
Коробку выставляют по уровню на пластиковых клиньях. Оконный блок крепят анкерами или анкерными пластинами, после чего монтажный шов заполняют пеной. Подоконник вырезают по размеру и устанавливают с уклоном. Его края прячут под отделку, а щели изолируют.
Финишную отделку выполняют пластиковыми откосами. Они закрывают монтажный шов и защищают его от внешних воздействий.
Трёхслойный монтажный шов
По ГОСТ 30971-2012 монтажный шов выполняют в три слоя. Со стороны помещения используют пароизоляционную ленту, снаружи — паропроницаемую. В зоне примыкания к откосу также устанавливают защитную ленту.
Ленты приклеивают плотно, без разрывов и складок. Пена заполняет внутреннюю часть шва, а после высыхания её закрывают от влаги и ультрафиолета. Такая схема помогает сохранить герметичность соединения.
Стеклопакет и проверка геометрии
После установки рамы проверяют положение стеклопакета, створок и фурнитуры. Стеклопакет должен быть установлен без перекоса, а зазоры — оставаться равномерными. Затем устанавливают штапики и проверяют плотность прилегания уплотнителей.
Для штульповых окон используют стеклопакеты и усиленные профили, подходящие по размеру и нагрузке. При выборе учитывают назначение помещения, площадь остекления и требования к теплоизоляции.
Ошибки при монтаже
Одна из распространённых ошибок — установка штульпового окна без правильной фиксации пассивной створки. В результате она провисает, а штульп начинает задевать основную створку.
Другая проблема — применение неподходящей фурнитуры. Пассивная створка должна открываться после основной и надёжно фиксироваться шпингалетами или тягами.
Нельзя оставлять монтажную пену без защиты и выполнять шов только одним слоем. Без пароизоляции изнутри и защиты снаружи соединение быстрее теряет герметичность.
Когда штульп не нужен
Штульповое окно выбирают, когда важны панорамный обзор, увеличенный световой проём и свободный доступ к нему. Оно подходит для террас, первых этажей, загородных домов и технических помещений.
Если проём небольшой и полный проход не требуется, обычное поворотно-откидное окно с импостом может оказаться практичнее. Оно жёстче, проще в установке и не требует поочерёдного открывания створок.
